Obrona sieci dwufazowej: dlaczego współczesna elektronika wymaga dedykowanych zabezpieczeń napięciowych zgodnych ze standardami amerykańskimi

Bezpośredni werdykt w sprawie niestabilności sieci i automatycznej ochrony zasilania

Nowoczesny sprzęt elektryczny działający w sieci Stanów Zjednoczonych wymaga aktywnej ochrony, ponieważ stiardowe linie zasilające są z natury podatne na wahania dynamiczne, które wykraczają daleko poza zwykłe uderzenia pioruna. A Standardowe zabezpieczenie przed napięciem w USA jest niezbędnym mechanizmem obronnym która aktywnie monitoruje standard Jednofazowe 120 V AC (lub dwufazową 240 V), natychmiastowo odłączając wrażliwe obciążenia, gdy napięcie spadnie poniżej 104 V AC (za niskie napięcie) lub wznosi się powyżej 132 V AC (przepięcie). Podczas gdy standardowe listwy przeciwprzepięciowe radzą sobie z przejściowymi skokami energii o wysokiej energii w odstępach mikrosekundowych, są one całkowicie ślepe na utrzymujące się warunki przepięć i podnapięć – potocznie zwane skokami i zanikami napięcia – które niszczą sprężarki urządzeń, cyfrowe tablice sterujące i zasilacze impulsowe.

Aby zabezpieczyć cenne aktywa mieszkalne i lekkie obiekty komercyjne, jedyną niezawodną metodą zapobiegania systemowym awariom sprzętu jest zastosowanie dedykowanego, automatycznie wykrywającego zabezpieczenia napięciowego ze zintegrowanym zegarem opóźnienia. W sieci elektroenergetycznej regularnie występują anomalie przy przełączaniu obciążenia, fizyczna degradacja sieci i warunki „pływającego punktu neutralnego”. Zdarzenia te narażają podłączony sprzęt na katastrofalne wahania napięcia. Wymuszając twarde fizyczne odłączenie i wprowadzając okres opóźnienia umożliwiający stabilizację sieci, zabezpieczenie napięciowe zapobiega destrukcyjnym szybkim wahaniom mocy, które co roku pochłaniają tysiące sprężarek i elektronicznych jednostek sterujących.

Bez aktywnego, opartego na przekaźnikach monitorowania napięcia, urządzenia są narażone na ciągłe ryzyko cichej degradacji. Typowy właściciel domu lub operator komercyjny w USA błędnie uważa, że ​​standardowe listwy przeciwprzepięciowe zapewniają pełną ochronę. W rzeczywistości zdarzenie przepięcia trwające kilka minut z łatwością ominie te elementy pasywnego tłumienia, prowadząc do miejscowej niekontrolowanej utraty napięcia i natychmiastowej awarii sterownika. Inwestycja w wysokiej jakości zautomatyzowane zabezpieczenia napięciowe stanowi krytyczny, zapobiegawczy krok inżynieryjny mający na celu ustabilizowanie dostarczania energii w miejscu jej zużycia.

Rozszyfrowanie architektury dwufazowej sieci elektrycznej w USA

Aby zrozumieć, dlaczego ochrona napięcia jest tak ważna w Ameryce Północnej, należy zbadać specyficzną architekturę amerykańskiego systemu dystrybucji energii elektrycznej. Większość budynków mieszkalnych i obiektów handlowo-usługowych w Stanach Zjednoczonych jest zasilana prądem jednofazowym Układ dwufazowy 120V/240V , pochodzące z uzwojenia wtórnego transformatora sieciowego z uziemionym punktem neutralnym przy wejściu serwisowym. Taka konfiguracja zapewnia dwie odrębne części gorące 120 V (Linia 1 i Linia 2), które są przesunięte w fazie o 180 stopni względem siebie, wraz ze wspólnym przewodem neutralnym.

Zagrożenie pływającego neutralnego

Najpoważniejsze chroniczne przepięcie w amerykańskim systemie dwufazowym występuje, gdy wspólny przewód neutralny ulega zniszczeniu, poluzowaniu lub całkowitemu przerwaniu — zjawisko znane w elektrotechnice jako pływający neutralny . W przypadku awarii połączenia neutralnego punkt odniesienia dla dwóch odnóg 120 V zostaje utracony. Napięcie na każdej nodze nie jest już utrzymywane na poziomie 120 V względem masy; zamiast tego napięcie rozdziela się na dwie linie w oparciu ściśle o stosunek podłączonych obciążeń.

Na przykład, jeśli na linii 1 działa urządzenie o niskiej impedancji (takie jak kuchenka mikrofalowa lub grzejnik), a do linii 2 jest podłączone obciążenie o wysokiej impedancji (takie jak telewizor lub sterownik oświetlenia LED), napięcie na linii 2 może natychmiast wzrosnąć do 180 V AC lub więcej , podczas gdy linia 1 zwija się do 60 V prądu przemiennego . Ten niezrównoważony stan natychmiast spowoduje spalenie płytek sterujących na linii 2 i spowoduje utknięcie silnika na linii 1. Standardowy ogranicznik przeciwprzepięciowy pozostaje w tym przypadku całkowicie pasywny, ponieważ napięcie nie przekracza jego progu zaciskania (który zwykle wynosi 330 V lub więcej względem masy). Tylko dedykowane zabezpieczenie napięciowe, które w sposób ciągły ocenia napięcie RMS (Root Mean Square), może wykryć to przesunięcie i odizolować obciążenia, zanim nastąpi uszkodzenie.

Co więcej, lokalne operacje użyteczności publicznej często powodują przejściowe zmiany w równowadze sieci. Obszary przemysłowe dzielące linie dystrybucyjne ze strefami mieszkalnymi narażają obwody domowe na odrzuty indukcyjne podczas włączania i wyłączania ciężkich maszyn. Wahania te mogą wywołać lokalne przepięcia, które oscylują wokół 140 V prądu przemiennego przez kilka sekund – wystarczająco długo, aby przełamać podstawowe bariery izolacyjne w urządzeniach gospodarstwa domowego, ale wystarczająco krótko, aby uniknąć standardowych wyłączników bezpieczeństwa.

Mechanizmy uszkodzeń spowodowane nadmiernym i zbyt niskim napięciem

Trwałe anomalie napięcia atakują nowoczesne urządzenia na dwa wyraźnie różne sposoby, w zależności od tego, czy linia jest położona za wysoko, czy za nisko. Zrozumienie tych mechanizmów uszkodzeń fizycznych pokazuje, dlaczego podstawowa ochrona przeciwprzepięciowa jest niewystarczająca dla pełnego bezpieczeństwa systemu.

Degradacja pod napięciem

Utrzymujące się przepięcie (napięcie przekraczające 132 V AC na nominalnej linii 120 V) wymusza nadmierny prąd przez obwody pojemnościowe i rezystancyjne, przyspieszając wytwarzanie ciepła zgodnie z pierwszym prawem Joule'a. To przeciążenie termiczne niszczy mikroskopijne warstwy izolacji dielektrycznej w półprzewodnikach, prowadząc do miejscowych zwarć w mikroprocesorowych jednostkach sterujących. Ponadto zintegrowane warystory (MOV) w podstawowych urządzeniach przeciwprzepięciowych mogą się przegrzać i spowodować katastrofalną awarię, jeśli zostaną wystawione na długotrwałe przepięcie, co czasami stwarza lokalne ryzyko pożaru.

Zbyt niskie napięcie i uszkodzenie silnika

Zbyt niskie napięcie lub „zanik napięcia” (gdzie napięcie spada poniżej 104 V prądu przemiennego) jest szczególnie destrukcyjny dla obciążeń indukcyjnych, w tym hermetycznych sprężarek znajdujących się w klimatyzatorach, lodówkach i pompach ciepła. Silniki indukcyjne wykorzystują stabilne napięcie do generowania momentu magnetycznego potrzebnego do obracania się. Kiedy napięcie robocze spada, poślizg silnika wzrasta i musi on ciągnąć znacznie bardziej aktualne aby zaspokoić zapotrzebowanie na obciążenie mechaniczne. Ten wzrost prądu powoduje poważne naprężenia termiczne w uzwojeniach silnika, topiąc cienką emaliowaną izolację ochronną.

Jeśli napięcie spadnie zbyt nisko, silnik nie będzie w stanie pokonać wymaganego momentu rozruchowego i wejdzie w fazę a stan zablokowanego wirnika . Podczas zdarzenia z zablokowanym wirnikiem pobór prądu wzrasta do maksymalnej wartości, szybko powodując przeciążenia termiczne lub trwałe spalenie silnika sprężarki, jeśli te wyłączniki termiczne nie zostaną uruchomione.

W elektronice cyfrowej niskie napięcie może powodować przejście obwodów logicznych w niezdefiniowany stan, co skutkuje uszkodzeniem danych, błędami zapisu w pamięci i przypadkowymi awariami systemu. Zasilacze impulsowe (SMPS) będą próbowały kompensować niskie napięcie wejściowe, pobierając więcej prądu w celu utrzymania wymaganej mocy wyjściowej, co powoduje ogromne obciążenie głównych tranzystorów przełączających i powoduje ich pracę w niebezpiecznie wysokich temperaturach.

Kluczowe parametry techniczne amerykańskich standardowych zabezpieczeń napięciowych

Przy ocenie standardowego amerykańskiego zabezpieczenia napięciowego do zastosowań mieszkaniowych lub komercyjnych należy wziąć pod uwagę kilka odrębnych specyfikacji technicznych, które decydują o jego wydajności i niezawodności w terenie. Wartości standardowe są dostosowane do zgodności z normą ANSI C84.1, która określa preferowane napięcia znamionowe dla systemów zasilania prądem przemiennym w Stanach Zjednoczonych.

Integracja an regulowany inteligentny zegar opóźnienia jest prawdopodobnie najważniejszą cechą ochronną tych systemów. Kiedy pojawia się anomalia w sieci, linia elektroenergetyczna często doświadcza szybkich, następujących po sobie krótkich przerw w dostawie prądu, gdy automatyczne urządzenia ponownego zamykania na liniach dystrybucyjnych mediów próbują usunąć przejściowe uszkodzenia. Bez timera opóźnienia standardowe urządzenie byłoby poddawane szybkim cyklom zasilania.

W przypadku urządzeń opartych na sprężarce jest to bardzo niebezpieczne. Jeśli sprężarka lodówki jest wyłączona, gaz chłodniczy pozostaje pod wysokim ciśnieniem po stronie tłocznej pompy. Jeśli zasilanie zostanie natychmiast ponownie włączone w ciągu kilku sekund, silnikowi brakuje momentu rozruchowego, aby wirować wbrew wysokiemu ciśnieniu, co powoduje pobieranie prądu przy zablokowanym wirniku do momentu zadziałania wewnętrznego wyłącznika przeciążeniowego termicznego. A cykl opóźnienia wynoszący minimum 3 minuty zapewnia całkowite wyrównanie ciśnień czynnika chłodniczego przed ponownym uruchomieniem sprężarki, co znacznie wydłuża jej całkowitą żywotność.

Zaawansowane zabezpieczenia napięciowe wykorzystują cyfrowy mikrokontroler, który próbkuje przychodzącą falę prądu przemiennego setki razy na sekundę w celu obliczenia napięcia True RMS. Zapobiega to fałszywemu wyłączeniu spowodowanemu krótkotrwałymi odkształceniami harmonicznymi lub prądami rozruchowymi silnika. Mikrokontroler potrafi rozróżnić nieszkodliwy spadek napięcia podcyklu od rzeczywistego, trwałego zaniku napięcia pod napięciem, zapewniając wysoki czas pracy systemu i bezkompromisową ochronę.

Porównawcza analiza inżynieryjna typologii zabezpieczeń mocy

Na rynku często panuje zamieszanie dotyczące różnic między standardowymi urządzeniami przeciwprzepięciowymi (SPD), automatycznymi urządzeniami zabezpieczającymi przed napięciem (AVP) i zasilaczami bezprzerwowymi (UPS). Każda technologia jest ukierunkowana na zasadniczo inną anomalię sieci.

Urządzenia przeciwprzepięciowe (SPD)

SPD są przeznaczone do obsługi skoków napięcia trwających od nanosekund do mikrosekund, spowodowanych wyładowaniami atmosferycznymi lub zdarzeniami przełączania indukcyjnego. Wykorzystują warystory tlenku metalu (MOV) do odprowadzania nadmiaru energii wysokiego napięcia bezpośrednio do ścieżki uziemienia. Jednakże SPD nie mogą regulować napięcia. Jeśli napięcie sieciowe wzrośnie do 145 V prądu przemiennego i pozostanie na tym poziomie przez minuty lub godziny, SPD albo pozwoli, aby niszczycielskie napięcie przeszło bezpośrednio do obciążenia, albo przegrzeje się i przepali, próbując powstrzymać długotrwały wzrost mocy.

Automatyczne zabezpieczenia napięciowe (AVP)

AVP to aktywne przekaźniki monitorujące. Nie próbują tłumić ani absorbować trwałego przepięcia. Zamiast tego działają jak szybkie przełączniki elektroniczne. W momencie, gdy napięcie przekroczy bezpieczne granice robocze, wewnętrzny przekaźnik półprzewodnikowy lub magnetyczny fizycznie otwiera obwód, izolując obciążenie. Nie wymagają materiałów eksploatacyjnych i nie ulegają degradacji w czasie podczas odłączania zdarzeń wysokiego napięcia.

Zasilacze bezprzerwowe (UPS)

Zasilacz UPS zapewnia podtrzymanie mocy czynnej przy użyciu wewnętrznych akumulatorów kwasowo-ołowiowych lub litowych. Systemy UPS online z podwójną konwersją zapewniają najwyższy poziom ochrony poprzez ciągłe prostowanie przychodzącego prądu przemiennego na prąd stały, a następnie odwracanie go z powrotem na czystą, izolowaną falę sinusoidalną prądu przemiennego. Chociaż są bardzo skuteczne, są drogie, duże, wymagają regularnej wymiany akumulatorów i są za drogie w przypadku zastosowań o dużych urządzeniach, takich jak systemy HVAC, komercyjne urządzenia chłodnicze i ciężkie maszyny silnikowe.

Ocena typologii systemów: porównanie urządzeń

Aby pomóc inżynierom i kierownikom obiektów w wyborze odpowiedniej strategii ochrony, poniższa tabela porównuje sposób, w jaki każda technologia radzi sobie z typowymi zdarzeniami w sieci.

Jak szczegółowo pokazano w Tabeli 2, zrównoważony system ochrony często obejmuje zarówno SPD, jak i AVP. W nowoczesnej konstrukcji elektrycznej SPD jest instalowany na głównym panelu, aby pochłaniać ekstremalnie wysokie przepięcia spowodowane wyładowaniami atmosferycznymi, natomiast urządzenia AVP w dalszej części instalacji są rozmieszczone przy poszczególnych urządzeniach, aby chronić je przed przerwami w dostawie prądu, pływającymi przewodami neutralnymi i przepięciami powrotnymi do sieci. Ta warstwowa konfiguracja nazywana jest „skoordynowaną strategią ochrony przed przepięciami i przepięciami”, która optymalizuje zarówno trwałość sprzętu, jak i bezpieczeństwo operacyjne.

Optymalne strategie instalacji: w miejscu użycia a w całym domu

Wdrożenie skutecznej ochrony napięciowej wymaga strategicznego, wielopoziomowego podejścia. W zależności od budżetu, obłożenia budynku i krytycznej gęstości sprzętu, systemy są wdrażane albo przy głównych wejściach instalacji elektrycznej, albo bezpośrednio przy poszczególnych urządzeniach o dużej wartości.

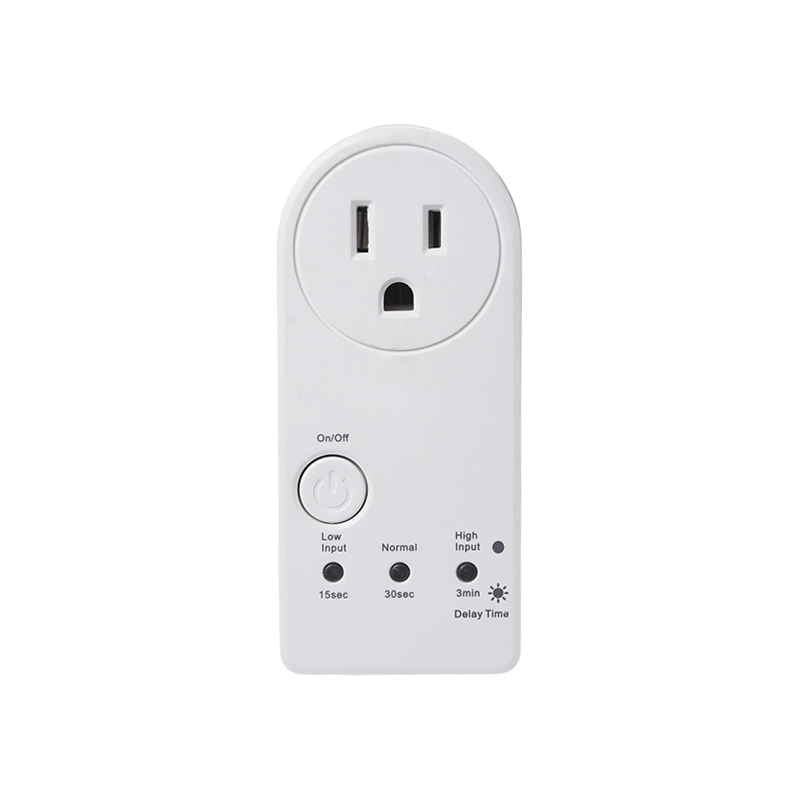

Wtykowe zabezpieczenia napięciowe w miejscu użycia

W przypadku indywidualnych urządzeń konsumenckich o wysokiej wartości, takich jak inteligentne lodówki, pralki i kuchenki mikrofalowe, zabezpieczenia w miejscu użycia stanowią wysoce skuteczne rozwiązanie typu plug-and-play. Te kompaktowe urządzenia podłącza się bezpośrednio do standardowego gniazda NEMA 5-15R lub 5-20R. Urządzenie jest następnie podłączane bezpośrednio do gniazda wyjściowego ochraniacza. Urządzenia te często są wyposażone w programowalne przez użytkownika czasy opóźnienia i wyraźne cyfrowe wyświetlacze pokazujące w czasie rzeczywistym pobór napięcia i prądu, co pozwala użytkownikom na szybkie sprawdzenie stanu linii.

Przekaźniki monitorujące napięcie w całym domu do montażu panelowego

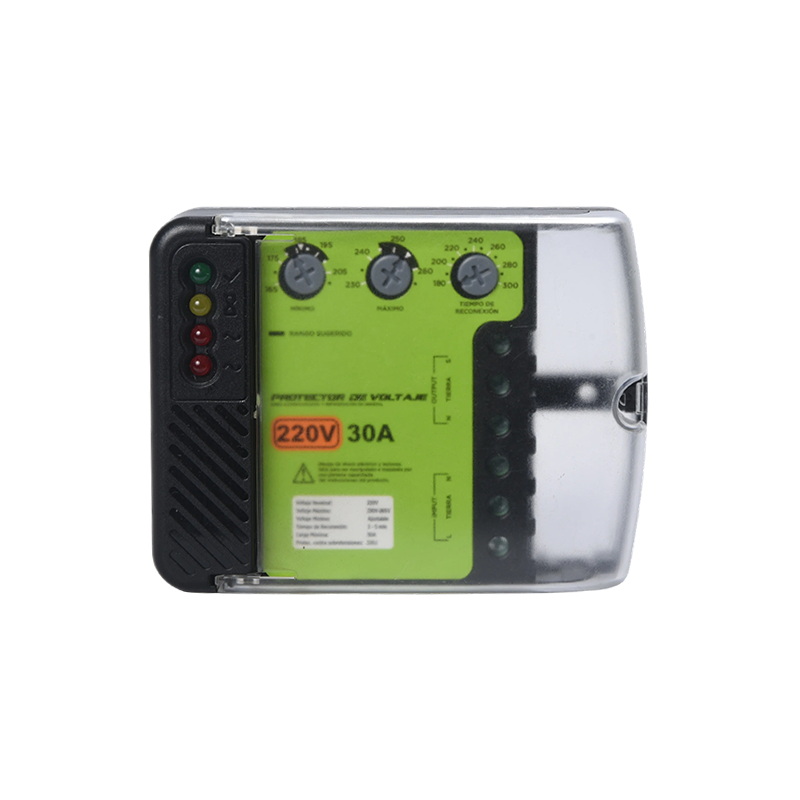

Aby zabezpieczyć cały obiekt lub rezydencję, bezpośrednio obok głównego panelu elektrycznego instaluje się wielofazowy przekaźnik monitorujący napięcie do montażu panelowego. Te urządzenia klasy przemysłowej monitorują wejściowe napięcia sieciowe i sterują wytrzymałym stycznikiem magnetycznym o dużej obciążalności.

Kiedy dochodzące napięcie sieciowe przekroczy parametry nominalne, przekaźnik monitorujący odłącza napięcie od cewki stycznika, natychmiast odłączając cały panel elektryczny od sieci energetycznej. Ta konfiguracja jest szczególnie zalecana w lokalizacjach narażonych na częste burze, ciągłe przerwy w dostawie prądu lub wysoce zmienną infrastrukturę sieciową. Urządzenia zabezpieczające dla całego domu muszą być instalowane przez licencjonowanego elektryka, ponieważ łączą się bezpośrednio z głównymi liniami zasilającymi przed wyłącznikami odgałęzionymi.

Zgodność z krajowymi przepisami elektrycznymi (NEC) i standardy bezpieczeństwa

Wszelkie urządzenia zabezpieczające przed napięciem zintegrowane z okablowaniem budynków na stałe w USA muszą być zgodne z lokalnymi i krajowymi przepisami budowlanymi. Krajowy kodeks elektryczny (NEC) stale zwiększa wymagania dotyczące urządzeń zapewniających jakość zasilania w celu poprawy bezpieczeństwa i ochrony systemów budynków przed awariami elektrycznymi.

1. Artykuł 242 NEC (Ochrona przeciwprzepięciowa): Reguluje prawidłową instalację systemów ochrony przeciwprzepięciowej i monitorowania napięcia. Zgodnie z najnowszymi wersjami NEC ochrona przeciwprzepięciowa całego domu jest obowiązkowa w przypadku nowych usług mieszkaniowych i modernizacji usług. Włączenie systemu monitorowania przepięć i podnapięć wraz z wymaganą ochroną przeciwprzepięciową zapewnia kompleksową ochronę systemu.
2. Norma Underwriters Laboratories (UL) 1449: Certyfikat ten jest niezbędny dla każdego sprzętu zapewniającego tłumienie przejściowych przepięć napięciowych. Upewnij się, że każde urządzenie wyznaczone jako zabezpieczenie napięciowe ma również certyfikat UL 1449, aby zagwarantować, że jego wewnętrzne elementy tłumiące przepięcia będą w stanie bezpiecznie wytrzymać ekstremalne, przejściowe skoki napięcia.
3. UL 508 (przemysłowy sprzęt kontrolny): Montowane na panelu, automatyczne przekaźniki odłączające napięcie powinny spełniać normy UL 508, potwierdzając, że wewnętrzne styki przełączające mogą bezpiecznie wytrzymać obciążenia indukcyjne i rezystancyjne o dużej obciążalności bez przedwczesnego wżerów lub spawania styków.

Wybór sprzętu certyfikowanego przez niezależne laboratoria badawcze gwarantuje, że elementy elektryczne wewnątrz ochraniacza są zbudowane z ognioodpornych tworzyw termoplastycznych i są przystosowane do wytrzymałości na potencjalny prąd zwarciowy układu elektrycznego. W obiektach komercyjnych używanie niecertyfikowanych ochraniaczy może naruszać polisy ubezpieczeniowe i prowadzić do problemów ze zgodnością z przepisami Agencji Bezpieczeństwa i Higieny Pracy (OSHA) podczas rutynowych audytów bezpieczeństwa elektrycznego.

Referencje

1. Amerykański Narodowy Instytut Normalizacyjny (ANSI) C84.1-2020: Systemy i sprzęt elektroenergetyczny – napięcie znamionowe (60 Hz) .

2. Krajowe Stowarzyszenie Ochrony Przeciwpożarowej (NFPA): NFPA 70: Krajowy kodeks elektryczny (NEC) , art. 242 i powiązane standardy mieszkaniowe.

3. Underwriters Laboratories (UL): Norma UL 1449 dotycząca urządzeń przeciwprzepięciowych and Norma UL 508 dotycząca przemysłowych urządzeń kontrolnych .

4. Niebieska księga Instytutu Inżynierów Elektryków i Elektroników (IEEE) (Std 1015-2006): Zalecana praktyka IEEE dotycząca stosowania elektroniki mocy w przemysłowych i komercyjnych systemach zasilania .
